一种多功能简易贴标机的制作方法

作者:哈罗单车  来源:www.kingpackery.cn  更新时间:2020-08-13 15:39:40  点击次数:

  本实用新型涉及机械设备技术领域,具体为一种多功能简易贴标机

功能简易贴标机结构示意图


  背景技术:


  所谓贴标机,是将成卷的不干胶纸标签(纸质或金属箔)粘贴在PCB、产品或规定包装上的设备,贴标机是现代包装不可缺少的组成部分,目前我国生产贴标机的种类正在逐步增加,技术水平也有了很大的提高,已从手动、半自动贴标的落后局面,转向自动化高速贴标机占据广大市场的格局。


  随着科学技术的发展以及我国市场经济的快速增长和不断增加,贴标机的功能越来越强大,但是在贴标机的发展历程当中,很多出产厂家都出产出一些机能低、质量差、自动化程度低等缺陷的贴标机,为此我们在贴标机的发展中因使其得以解决。


  所以,如何设计一种多功能简易贴标机,成为我们当前要解决的问题。


  技术实现要素:


  本实用新型的目的在于提供一种多功能简易贴标机,以解决上述背景技术中提出的问题。


  为实现上述目的,本实用新型提供如下技术方案:一种多功能简易贴标机,包括左侧板、右侧板和标签带,所述左侧板一侧设有动力装置,所述动力装置顶端安装有步进电机,所述步进电机底部设有电机基座,所述电机基座一侧安装有固定块,所述动力装置底部安装有控制器,所述控制器顶端设有控制传感器,所述控制传感器和控制器之间电性连接,所述控制器一侧安装有控制面板,所述动力装置一侧安装有标签带,所述标签带一侧安装有装标签带轴,所述标签带底部设有凸出台,所述凸出台一侧设有动力轴,所述动力轴底部设有引导轴,所述引导轴一侧设有右侧板,所述右侧板一侧安装有上侧盖板,所述上侧盖板底部设有滚筒。


  进一步的,所固定块顶端设有固定螺栓。


  进一步的,所述凸出台顶端安装有标签传感器。


  进一步的,所述引导轴底部设有导向侧板。


  进一步的,所述滚筒底部安装有检测器。


  与现有技术相比,本实用新型的有益效果是:该种多功能简易贴标机,贴标质量优,通过导向侧板,贴标平整、无皱褶,提升包装质量,调整简单,贴标速度、输送速度、分瓶速度可通过控制面板实现无级调速,根据需要进行调整设计合理,而且结构简单,操作安全,使用方便,自动化程度高,能够自动贴标签,节约劳动力,提高生产效率,制造工艺简单,功能多样,便于推广使用。


  附图说明

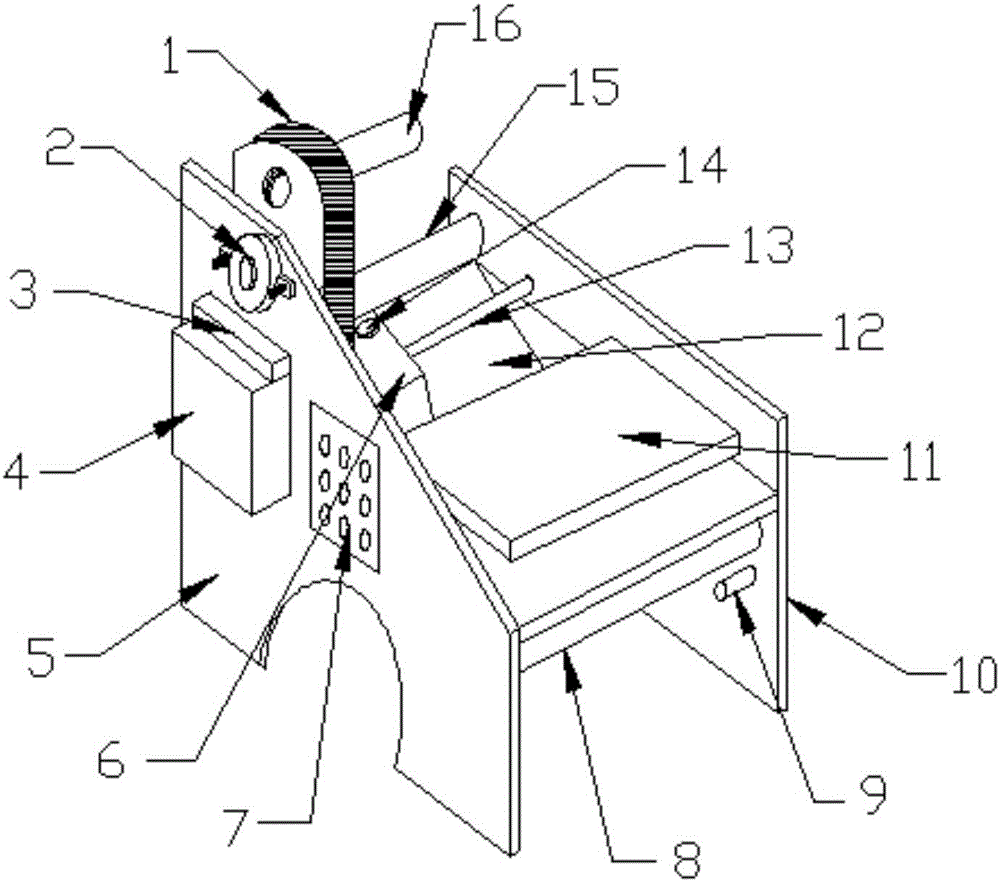

  图1是本实用新型的整体结构示意图;


  图2是本实用新型的局部结构示意图;


  图中:1-标签带;2-动力装置;3-控制传感器;4-控制器;5-左侧板;6-凸出台;7-控制面板;8-滚筒;9-检测器;10-右侧板;11-上侧盖板;12-导向侧板;13-引导轴;14-标签传感器;15-动力轴;16-装标签带;17-步进电机;18-固定螺栓;19-固定块;电机基座。


  具体实施方式


  下面将结合本实用新型实施例中的附图,对本实用新型实施例中的技术方案进行清楚、完整地描述,显然,所描述的实施例仅仅是本实用新型一部分实施例,而不是全部的实施例。基于本实用新型中的实施例,本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例,都属于本实用新型保护的范围。


  请参阅图1-2,本实用新型提供一种技术方案:一种多功能简易贴标机,包括左侧板5、右侧板10和标签带1,所述左侧板5一侧设有动力装置2,所述动力装置2顶端安装有步进电机17,所述步进电机17底部设有电机基座20,所述电机基座20一侧安装有固定块19,所述动力装置2底部安装有控制器4,所述控制器4顶端设有控制传感器3,所述控制传感器3和控制器4之间电性连接,所述控制器4一侧安装有控制面板7,所述动力装置2一侧安装有标签带1,所述标签带1一侧安装有装标签带轴16,所述标签带1底部设有凸出台6,所述凸出台6一侧设有动力轴15,所述动力轴15底部设有引导轴13,所述引导轴13一侧设有右侧板10,所述右侧板10一侧安装有上侧盖板11,所述上侧盖板11底部设有滚筒8,所述滚筒8可用来控制贴标前后距离。


  进一步的,所固定块19顶端设有固定螺栓18,所述固定螺栓18可将动力装置2固定在左侧板5上。


  进一步的,所述凸出台6顶端安装有标签传感器14,所述标签传感器14控制步进电机17的工作。


  进一步的,所述引导轴13底部设有导向侧板12,所述导向侧板12可贴标平整、无皱褶,提升包装质量。


  进一步的,所述滚筒8底部安装有检测器9,所述检测器9可用来调节滚筒8的工作。


  工作原理:首先,通过步进电机17控制标签带1的进给,凸出台6上的标签传感器14可控制进步电机17的工作,通过导向侧板12和引导轴13,可使贴标平整、无皱褶,提升包装质量,通过控制面板7实现动力装置2和步进电机17的无级调速,提高了贴标速度和输送速度,通过检测器9和滚筒8的配合可用来调节贴标前后距离。


  尽管已经示出和描述了本实用新型的实施例,对于本领域的普通技术人员而言,可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型,本实用新型的范围由所附权利要求及其等同物限定。


  技术特征:


  1.一种多功能简易贴标机,包括左侧板(5)、右侧板(10)和标签带(1),其特征在于:所述左侧板(5)一侧设有动力装置(2),所述动力装置(2)顶端安装有步进电机(17),所述步进电机(17)底部设有电机基座(20),所述电机基座(20)一侧安装有固定块(19),所述动力装置(2)底部安装有控制器(4),所述控制器(4)顶端设有控制传感器(3),所述控制传感器(3)和控制器(4)之间电性连接,所述控制器(4)一侧安装有控制面板(7),所述动力装置(2)一侧安装有标签带(1),所述标签带(1)一侧安装有装标签带轴(16),所述标签带(1)底部设有凸出台(6),所述凸出台(6)一侧设有动力轴(15),所述动力轴(15)底部设有引导轴(13),所述引导轴(13)一侧设有右侧板(10),所述右侧板(10)一侧安装有上侧盖板(11),所述上侧盖板(11)底部设有滚筒(8)。


  2.根据权利要求1所述的一种多功能简易贴标机,其特征在于:所固定块(19)顶端设有固定螺栓(18)。


  3.根据权利要求1所述的一种多功能简易贴标机,其特征在于:所述凸出台(6)顶端安装有标签传感器(14)。


  4.根据权利要求1所述的一种多功能简易贴标机,其特征在于:所述引导轴(13)底部设有导向侧板(12)。


  5.根据权利要求1所述的一种多功能简易贴标机,其特征在于:所述滚筒(8)底部安装有检测器(9)。


  技术总结


  本实用新型公开了一种多功能简易贴标机,包括左侧板、右侧板和标签带,所述左侧板一侧设有动力装置,所述动力装置顶端安装有步进电机,所述步进电机底部设有电机基座,所述电机基座一侧安装有固定块,所述动力装置底部安装有控制器,所述控制器顶端设有控制传感器,所述控制器一侧安装有控制面板,所述动力装置一侧安装有标签带,所述标签带一侧安装有装标签带轴,所述标签带底部设有凸出台,所述凸出台一侧设有动力轴,所述动力轴底部设有引导轴,所述引导轴一侧设有右侧板,所述右侧板一侧安装有上侧盖板,该种多功能简易贴标机,设计合理,结构简单,自动化程度高,能够自动贴标签,提高生产效率,而且功能多样,便于推广使用。
